서피스 쉐이더 - 변수 활용

쉐이더에서의 변수

• 변수명시작은 영어, 숫자로 시작하면 안된다.(첫글자 외에는 ok).
• 변수명은 공백, 특수문자, 한글사용 불가.('_' 예외)
• 변수명 중복 허용 안됨.
• 대소문자를 구별하니 변수명 선언시 주의.



1. 변수 선언

void surf (Input IN, inout SurfaceOutputStandard o)
{
    // 변수선언
    //float4 test;

    // 변수 초기화
    float4 test = float4(1,0,0,1);

    // 변수 할당
    // float4 이지만 r,g,b float3 값만 적용
    o.Albedo = test;
    // float4 변수의 float3 값만을 할당
    o.Albedo = test.rgb;
}

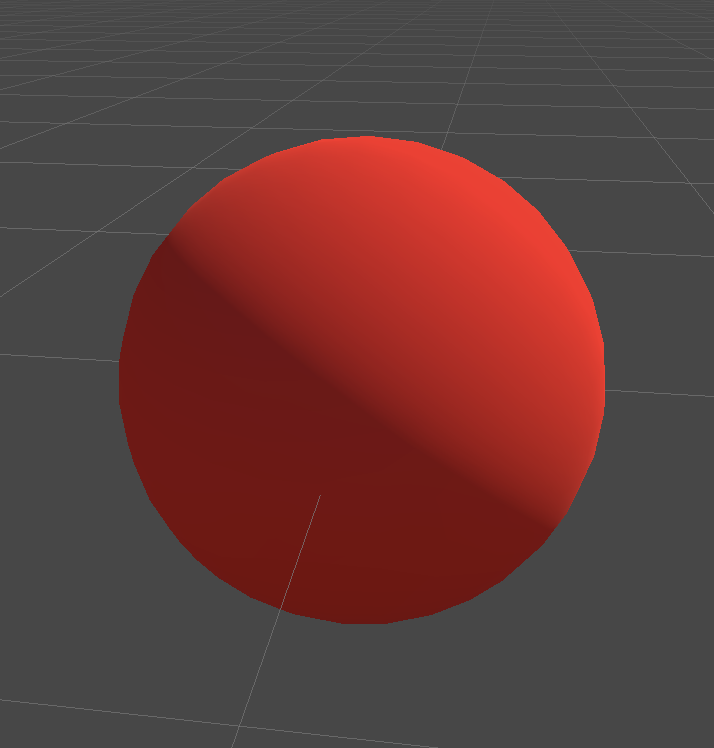

쉐이더 내부에 선언한 변수값이 적용된 객체





2. RGB 순서 변경

• 선언한 변수의 부분값을 바꾼뒤 할당해주는 것이 가능하다.
  • 이를 Swizzling 이라고 한다.

void surf (Input IN, inout SurfaceOutputStandard o)
{
    float4 test = float4(1,0,0,1);

    // 같은 변수값 순서 변경
    // 변수 순서 변경 = 초록
    o.Albedo = test.grb;
    // 변수 순서 변경 = 파랑
    o.Albedo = test.gbr;
    // 동일값 할당 = 흰색
    o.Albedo = test.rrr;
    // 단일값 할당 = 검은섹
    o.Albedo = test.b;
}

float3 (0,1,0)과 동일

float3 (0,0,1)과 동일

float3 (1,1,1)과 동일

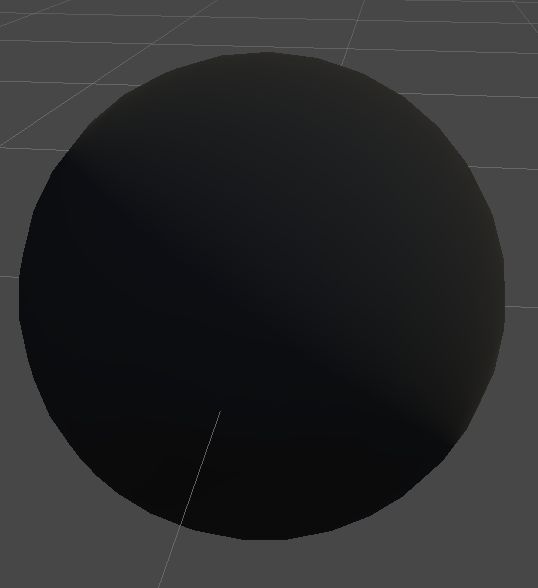

float3(0,0,0)과 동일

3. 변수 위치

• 당연하지만 함수 내에서 선언한 뒤 할당하도록 하자
• 다만 원래대로라면 마젠타 컬러로 오류를 표기하겠지만 유니티 5.5 이후 버전부터는 계산 가능한 부분까지는 계산한 뒤 보여주기 때문에 하기 스크린샷 처럼 마젠타 컬러가 아닐 수 있으니 주의.
• 혹 자주 쓰이는 변수명이라면 함수 밖에 선언해준 뒤 사용하는 것도 방법이다.

void surf (Input IN, inout SurfaceOutputStandard o)
{
    // 할당한 뒤 선언 = 에러
    o.Albedo = test.grb;

    float4 test = float4(1,0,0,1);
}

일반적인 쉐이더의 오류를 뜻하는 마젠타 컬러가 아니다.

만약 자주 쓰인다면 전역변수로 함수 밖에서 선언해준뒤 사용하는 것도 방법이다.



4. 변수 연산 및 부분값 활용

•

void surf (Input IN, inout SurfaceOutputStandard o)
{
    float r = 1;
    float2 gg = float2(0.5,0);
    float3 bbb = float3(1,0,1);

    fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _Color;

    // 검은색
    o.Albedo = float3(0,0,0);
    // 빨간색
    o.Albedo = float3(r,0,0);
    //초록색 = float3 (0,0.5,0)
    o.Albedo = float3(0,gg);
    //밝은 핑크색에 가까운 색상 =  float3(1,0.5,1)
    o.Albedo = float3(bbb.b,gg.r,r.r);

    o.Alpha = c.a;
}

float3 (0,0,0) 상태

flaot3(1,0,0)과 동일

float3 (0,0.5,0)과 동일

float3(1,0.5,1)과 동일



다음 포스팅은 외부 입력값 출력에 대한 포스팅
