서피스 쉐이더 - 외부의 입력값 출력

쉐이더 외부 입력값 출력

1. 프로퍼티, 전역변수 선언 및 값 할당

Properties
{
    _Color ("Color", Color) = (1,1,1,1)
    _MainTex ("Albedo (RGB)", 2D) = "white" {}
    _Glossiness ("Smoothness", Range(0,1)) = 0.5
    _Metallic ("Metallic", Range(0,1)) = 0.0

    // 추가된 프로퍼티
    _TestColor ("Test Color" , Color) = (1,1,1,1)
}

• 테스트용 프로퍼티 선언 시 초기화 값은 4자리 숫자 = float4 타입의 크기 = float4

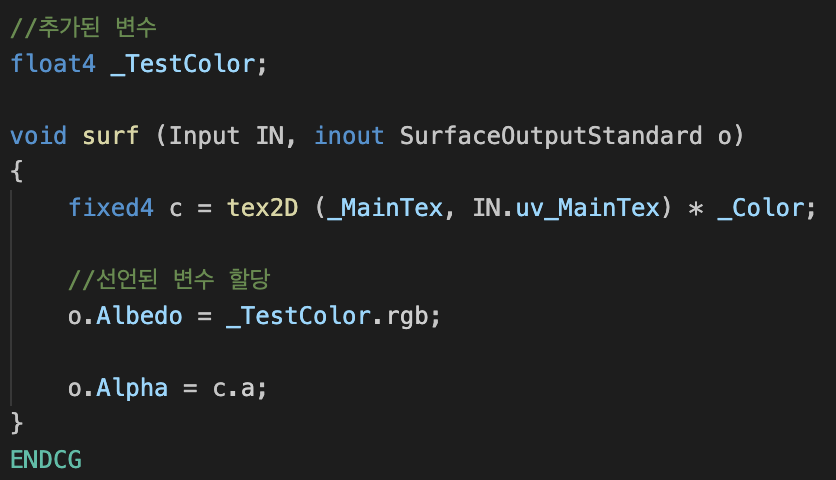

함수 외부에 선언된 전역변수 할당

• Properties 블록 안에 선언. 프로퍼티 초기화 후 동일한 이름과 타입을 가진 전역 변수를 함수 외부에 선언
  • CGPROGRAM ~ ENDCG 사이에 선언

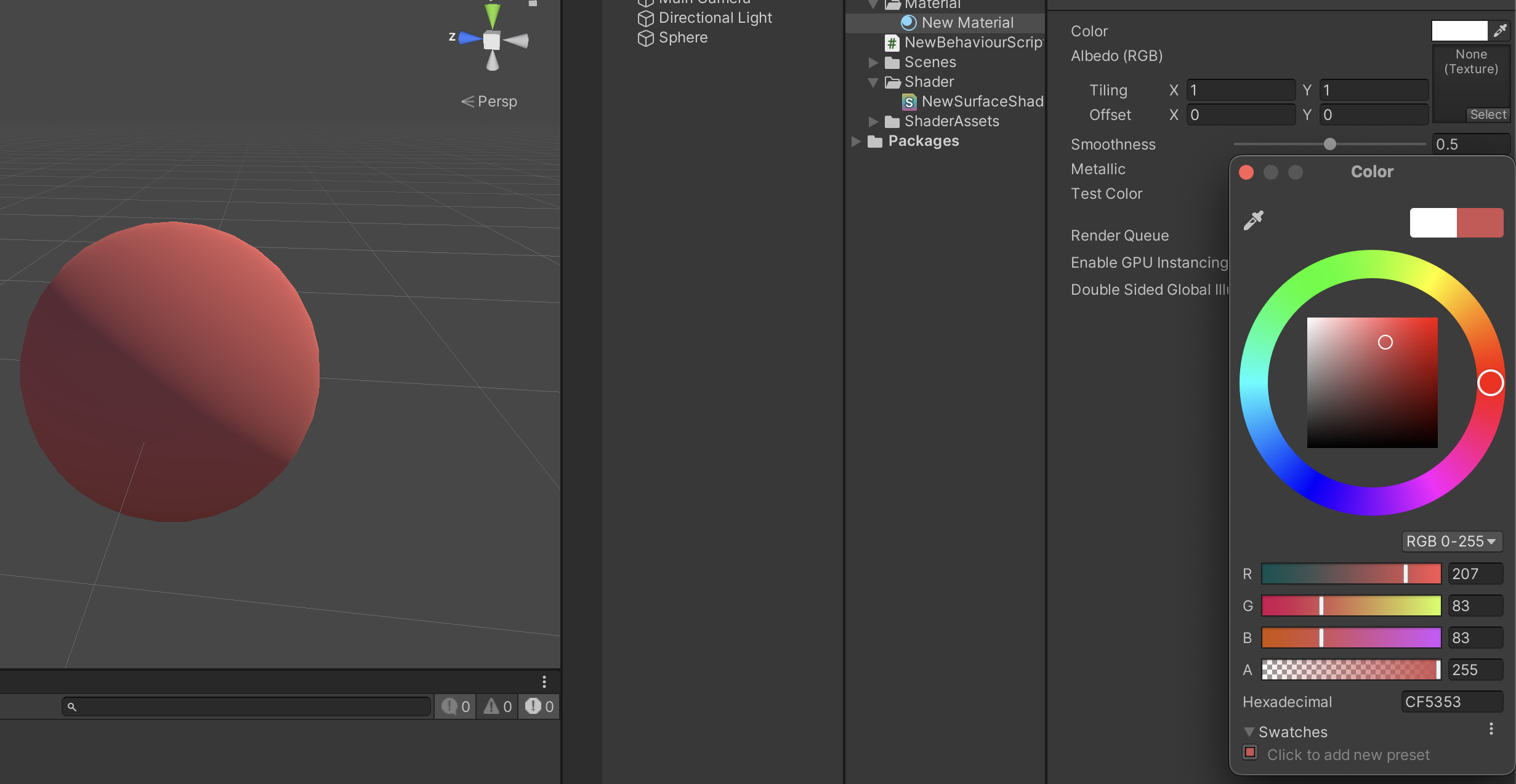

이렇게 선언시 마테리얼의 인스펙터 창에서 Test Color의 값 변경이 실시간으로 적용되는 것을 볼 수 있다.



 Properties

    // RGB 색상별 슬라이더
    _Red ("Red", Range(0,1)) = 0
    _Green ("Green", Range(0,1)) = 0
    _Blue ("Blue", Range(0,1)) = 0
}
SubShader
{

    //...

    //변수 선언
    float _Red;
    float _Green;
    float _Blue;

    void surf (Input IN, inout SurfaceOutputStandard o)
    {
        fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _Color;

        o.Albedo = float3(_Red,_Green,_Blue);

        o.Alpha = c.a;
    }
    ENDCG
}

• 이런 식으로 각각의 float값을 따로 선언해 준 뒤 슬라이더를 이용해 세부조절용 인터페이스를 만들어 적용하는 것도 가능

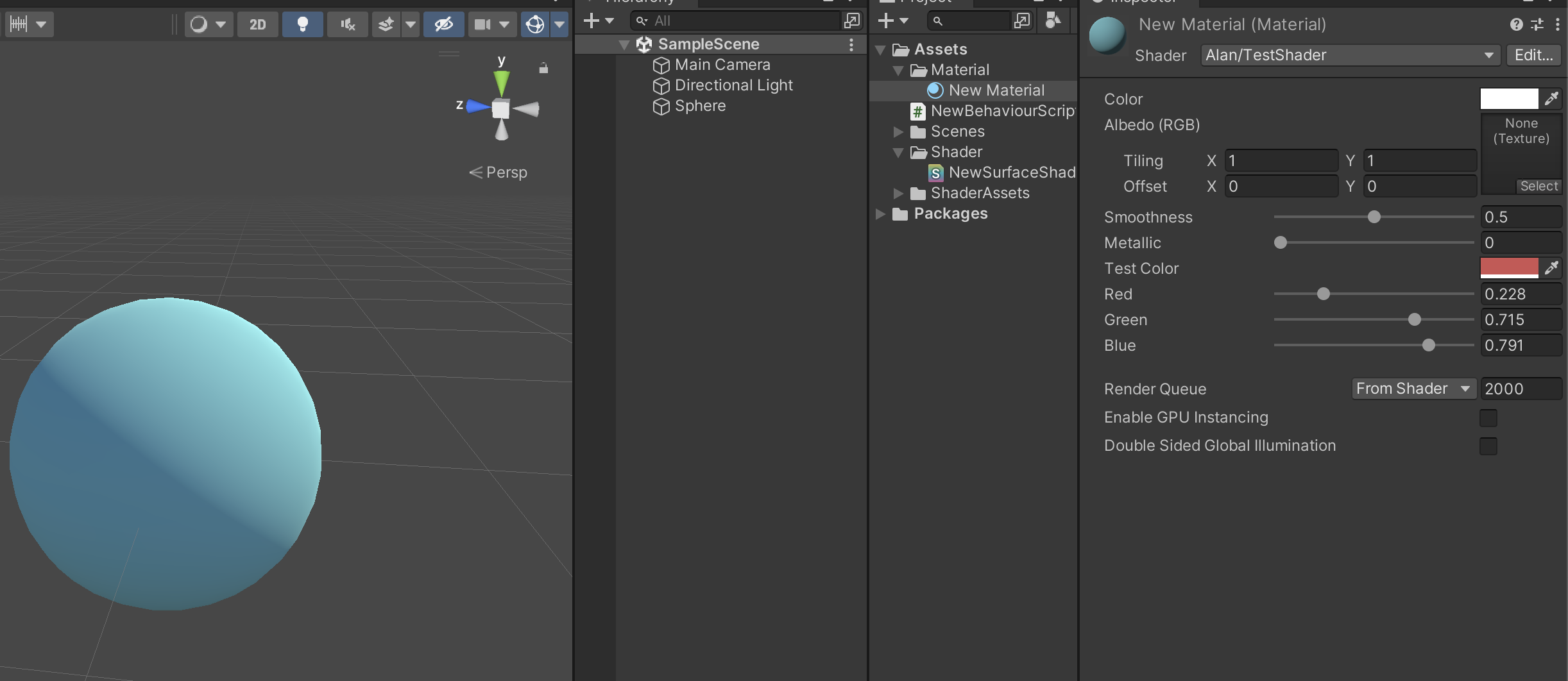

우측 인스펙터 창의 RGB 슬라이더 값을 변경하는 것으로 색상 세부 조절이 가능하다.

2. 색상의 밝기 변경

• 이미 RGB 별로 색상값이 할당된 객체에 새로운 float 값을 할당해 주는 것으로 색상의 밝기를 변경시킬 수 있다.
• 이전에 배운 Range 프로퍼티와 함께 사용하면 아래와 같은 모습이다.
• 이는 기존 float3의 각 자릿수에 공통된 값을 더해줌으로 밝기가 올라간 것으로 보이는 것.

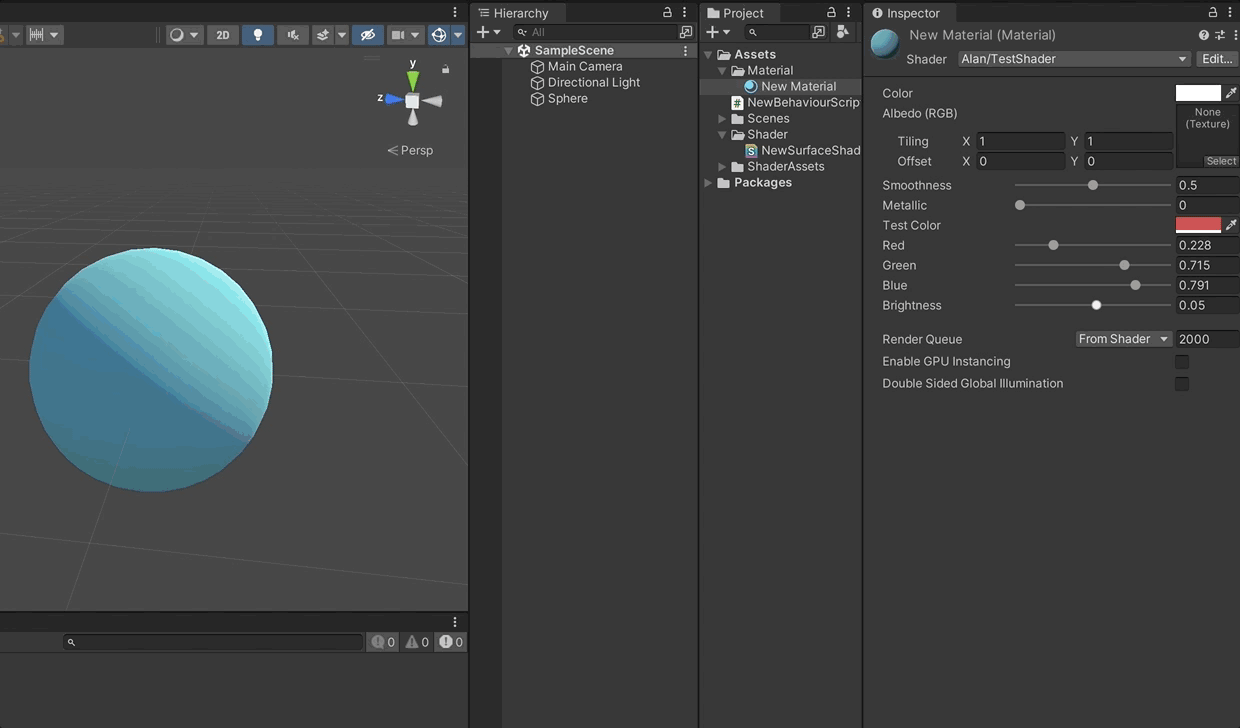

위에서 추가된 RGB 슬라이더와 Brightness 슬라이더를 적용한 모습

• 코드 전문

Shader "Alan/TestShader" // 트리구조로 생성
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _Glossiness ("Smoothness", Range(0,1)) = 0.5
        _Metallic ("Metallic", Range(0,1)) = 0.0
        // 추가된 프로퍼티
        _TestColor ("Test Color" , Color) = (1,1,1,1)

        // RGB 각 색상별 슬라이더
        _Red ("Red", Range(0,1)) = 0
        _Green ("Green", Range(0,1)) = 0
        _Blue ("Blue", Range(0,1)) = 0

        //밝기 조절
        _Brightness ("Brightness" , Range (-1,1)) = 0
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf Standard fullforwardshadows

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
        };

        half _Glossiness;
        half _Metallic;
        fixed4 _Color;

        //추가된 변수
        float4 _TestColor;

        //변수 선언
        float _Red;
        float _Green;
        float _Blue;

        float _Brightness;

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _Color;

            o.Albedo = float3(_Red,_Green,_Blue) + _Brightness; //밝기값 더하기

            o.Alpha = c.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}





다음 포스팅은 텍스쳐의 입 출력에 관해 포스팅
